Sistem Pengamanan terhadap Bahaya Listrik sentuhan tidak langsung

Setelah memahami bahaya listrik sentuhan langsung, kali ini akan di uraikan sistem pengamanan terhadap bahaya listrik sentuhan tidak langsung.







Secara prinsip bahaya listrik tidak langsung terjadi karena adanya kegagalan isolasi atau kegagalan pertanahan. Agar hal ini tidak terjadi maka perlu dilakukan cara-cara berikut:


  1. Perlengkapan listrik harus dirancang dan dibuat dengan baik
  2. Bagian aktif harus diisolasi dengan bahan yang tepat
  3. Instalasi listrik harus dipasang dengan baik

Pentanahan merupakan salah satu cara konvensional untuk mengatasi bahaya tegangan sentuh tidak langsung yang dimungkinkan terjadi pada bagian peralatan yang terbuat dari logam. Untuk peralatan yang mempunyai selungkup / rumah tidak terbuat dari logam tidak memerlukan sistem ini. Agar sistem ini dapat bekerja secara efektif maka baik dalam pembuatannya maupun hasil yang dicapai harus sesuai dengan standard.

Ada 2 hal yang dilakukan oleh sistem pentanahan, yaitu :
(1) menyalurkan arus dari bagian-bagian logam peralatan yang teraliri arus listrik liar ke tanah melalui saluran pentanahan, dan
(2) menghilangkan beda potensial antara bagian logam peralatan dan tanah sehingga tidak membahayakan bagi yang menyentuhnya.

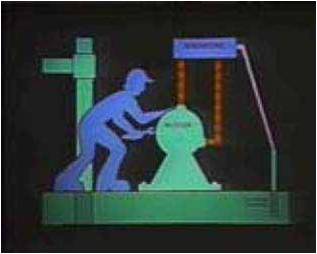

Berikut ini contoh potensi bahaya tegangan sentuh tidak langsung dan pengamanannya.

Tegangan sentuh (tidak langsung) Peralatan yang digunakan menggunakan sistem tegangan fasa-satu, deng- an tegangan antara saluran fasa (L) dan netral (N) 220 V. Alat tersebut menggunakan sekering 200 A. Bila terjadi arus bocor pada selungkup/rumah mesin, maka tegangan/beda potensial antara selungkup mesin dan tanah sebesar 220 V. Tegangan sentuh ini sangat berbahaya bagi manusia. Bila selungkup yang bertegangan ini tersentuh oleh orang maka akan ada arus yang mengalir ke tubuh orang tersebut.

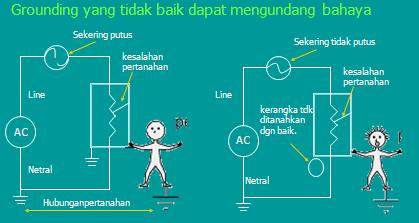

Grounding tidak baik mengundang bahaya



Semoga Bermanfaat ..
