Cara kerja dan fungsi bagian-bagian Trafo

Setelah mengetahui pengertian dasar dari transformator atau trafo, kali ini akan di coba diulas mengenai cara kerja dan penjelasan singkat mengenai bagian-bagian trafo.

Bagian Utama :

- Inti Besi


Inti besi berfungsi untuk mempermudah jalan fluksi, yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh “Eddy Current”.

Apa arus eddy? Arus Eddy atau yang lebih trend disebut arus pusar, dari kalimatnya saja jelas arus pusar yaitu arus yang
terpusar pada satu titik biasnya terjadi pada seluruh mesin listrik yang menggunakan kumparan dan inti besi seperti trafo, motor listrik dan generator.Sebenarnya terjadinya arus pusar akibat dari induksi magnet yang menimbulkan fluks dan menimbulkan arus,dalam hal menimbulkan fluks magnet maka jelas butuh inti besi, nah jika inti besi yang terbuat dari besi yang utuh maka jelas akan terjadi penumpukan arus yang selanjutnya disebut arus pusar atau arus eddy makanya para ahli dalam pembuatan trafo
menggunakan inti besi yang berlapis lapis untuk mengidari arus pusar ini karena arus pusar ini bakal menimbulkan panas dimna hal ini tidk diinginkan bukan.



- Kumparan trafo

Beberapa lilitan kawat berisolasi membentuk suatu kumparan. Kumparan tersebut diisolasi baik terhadap inti besi maupun terhadap kumparan lain dengan isolasi padat seperti karton, pertinax dan lain-lain.
Umumnya pada trafo terdapat kumparan primer dan sekunder. Bila kumparan primer dihubungkan dengan tegangan/arus bolak-balik maka pada kumparan tersebut timbul fluksi yang menginduksikan tegangan, bila pada rangkaian sekunder ditutup (rangkaian beban) maka akan mengalir arus pada
kumparan ini. Jadi kumparan sebagai alat transformasi tegangan dan arus.

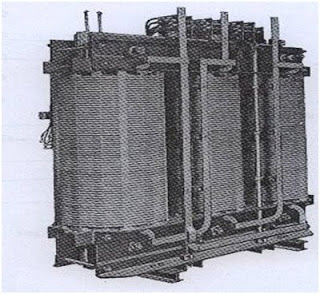

- Kumparan Tersier


Selain kedua kumparan ( primer dan sekunder ) ada beberapa trafo yang dilengkapi dengan kumparan ketiga atau kumparan tersier ( tertiary winding ). Kumparan tersier diperlukan untuk memperoleh tegangan tersier atau untuk kebutuhan lain. Untuk kedua keperluan tersebut, kumparan tersier selalu dihubungkan delta. Kumparan tersier sering dipergunakan juga untuk penyambungan peralatan bantu seperti kondensator synchrone, kapasitor shunt dan reactor shunt, namun demikian tidak semua trafo daya mempunyai kumparan tersier.


- Minyak Trafo



Sebagian besar trafo tenaga kumparan-kumparan dan intinya
direndam dalam minyak-trafo, terutama trafo-trafo tenaga yang berkapasitas besar, karena minyak trafo mempunyai sifat sebagai media pemindah panas (disirkulasi) dan bersifat pula sebagai isolasi (daya tegangan tembus tinggi) sehingga
berfungsi sebagai media pendingin dan isolasi.




- Bushing


Hubungan antara kumparan trafo ke jaringan luar melalui sebuah busing yaitu sebuah konduktor yang diselubungi oleh isolator, yang sekaligus berfungsi sebagai penyekat antara konduktor tersebut denga tangki trafo.





- Tangki dan Konservator



Khusus jenis trafo tenaga tipe basah, kumparan-kumparan dan intinya direndam dalam minyak - trafo, terutama trafo - trafo tenaga yang berkapasitas besar, karena minyak trafo mempunyai sifat sebagai media pemindah panas dan bersifat pula sebagai isolasi (tegangan tembus tinggi) sehingga berfungsi sebagai media pendingin dan isolasi.





Untuk itu minyak trafo harus memenuhi persyaratan sbb. :
1.      ketahanan isolasi harus tinggi ( >10 kV/mm )
2.      Berat jenis harus kecil, sehingga partikel-partikel inert di dalam minyak dapat mengendap dengan cepat.
3.      Viskositas yang rendah agar lebih mudah bersirkulasi dan kemampuan pendinginan   menjadi lebih baik.
4.      Titik nyala yang tinggi, tidak mudah menguap yang dapat membahayakan.
5.      Tidak merusak bahan isolasi padat ( sifat kimia )

bersambung ke bagian peralatan bantu untuk trafo ...
